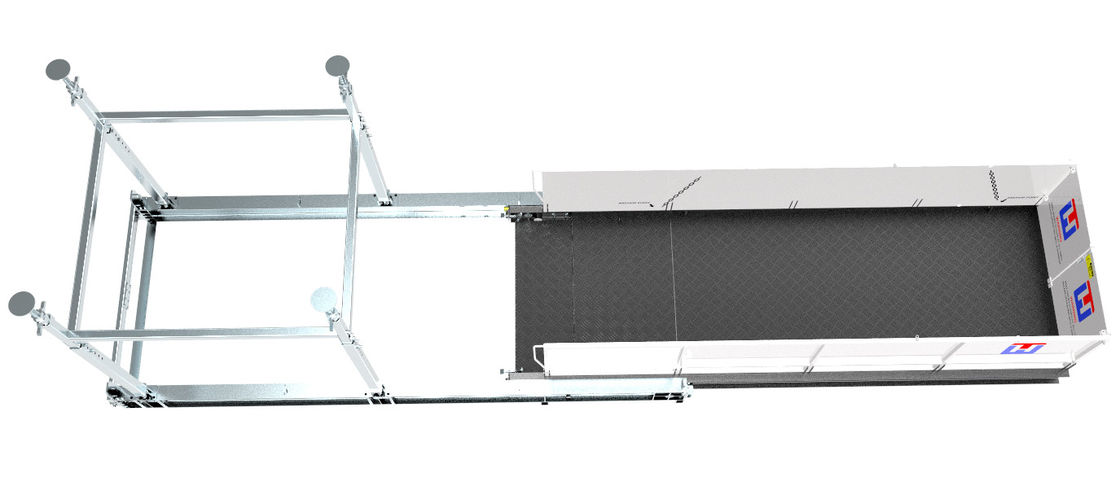

পুনঃস্থাপনযোগ্য উপাদান পরিবহন নির্মাণ লোডিং প্ল্যাটফর্ম 4.2 মিটার প্রস্থ

সাইটের অবস্থার মধ্যে, HH ফ্রেম স্ল্যাব প্রান্ত থেকে একটি দূরত্ব E রাখতে পারে।

তিনটি ভিন্ন দূরত্বের জন্য, ∆E ∆ টেবিল ২-এ তালিকাভুক্ত করা হয়েছে। বিভিন্ন দূরত্ব ∆E ∆ অনুযায়ী, বিভিন্ন সর্বোচ্চ অনুমোদিত SWLগুলিও টেবিল ২-এ তালিকাভুক্ত করা হয়েছে।SWL এর সাথে সামঞ্জস্যপূর্ণ SWL বিভিন্ন দূরত্ব E এছাড়াও স্টেশনারি ফ্রেম এর H বীম মধ্যে আঁকা হয়.

ইনস্টলেশনের আগে, নিশ্চিত করুন যে কংক্রিট স্ল্যাব এবং বিল্ডিংয়ের সিলিং লোড ডেক থেকে বাহিনী RA, RB, RC বহন করার জন্য যথেষ্ট শক্তি থাকতে হবে।

লোড ডেকের জন্য সমর্থনকারী কাঠামো
1 লোড ডেকের সহায়ক কাঠামোর সিলিংয়ের উপর বাহিনী বহন করার জন্য পর্যাপ্ত শক্তি থাকতে হবে

এবং লোড ডেক থেকে কাঠামোর মেঝে.সমর্থনকারী কাঠামোর শক্তির গণনা নির্মাণ কাঠামোর জন্য অনুমোদিত নকশা কোড অনুযায়ী করা হবে।.

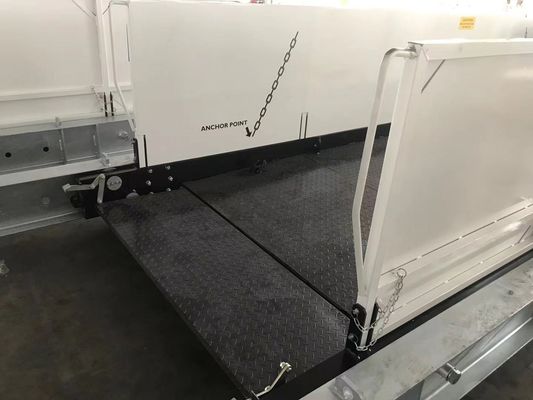

২. সমর্থনকারী কাঠামোগুলিকে অ্যাঙ্কর পয়েন্টগুলি সহ প্ল্যাটফর্মের লোডগুলি ধরে রাখার জন্য কাঠামোগতভাবে পর্যাপ্ত হওয়া উচিত।স্থায়ী সমর্থন কাঠামোর উপর লোডিং প্ল্যাটফর্ম দ্বারা আরোপিত বোঝা বিল্ডিং এর কাঠামোগত ডিজাইনার দ্বারা পর্যালোচনা করা উচিত এবং "স্বাক্ষরিত".

3যদি সমর্থনকারী কাঠামোটি খালি স্ল্যাবগুলির সমন্বয়ে গঠিত হয়, তবে স্ল্যাব প্রস্তুতকারকের দ্বারা প্রস্তাবিত বা উপযুক্তভাবে যোগ্যতাসম্পন্ন প্রকৌশলী দ্বারা ডিজাইন করা লেয়ারিং প্লেটগুলি ব্যবহার করা উচিত।

4স্ল্যাবগুলিতে নোঙ্গর স্থাপনের জন্য গর্তগুলি স্ল্যাব ডিজাইনারের দ্বারা প্রস্তাবিত অবস্থানে থাকা উচিত বা, যদি এটি সম্ভব না হয়,যেখানে উপযুক্ত যোগ্যতাসম্পন্ন প্রকৌশলী নির্ধারণ করেছেন যে স্ল্যাবের কাঠামোগত অখণ্ডতা প্রভাবিত হবে না.

5. ক্যান্টিলিভারে সমর্থনকারী কাঠামো যেমন ব্যালকনি এবং ছাদের ছাদ ইত্যাদিতে পুনরুদ্ধারযোগ্য লোডিং প্ল্যাটফর্মটি ইনস্টল করা উচিত নয়

বিল্ডিং বা কাঠামোর উপর বাহিনী
লোড ডেকের মৃত ওজন এবং লোড সমর্থন দ্বারা সিলিং এবং কংক্রিট স্ল্যাব প্রয়োগ করা হয়

বিল্ডিংয়ের সিলিং বা স্ল্যাব মেঝেতে শক্তি সরবরাহ করা যেতে পারে।
